DIN EN856 4SH hidraulinė žarna

DIN EN856 4SH hidraulinės žarnos apžvalga

DIN EN856 4SH hidraulinė žarna skirta labai aukšto slėgio hidraulinėms sistemoms, kurioms reikalinga stabili žarnos struktūra, stiprus atsparumas impulsams ir patikimas tarnavimo laikas sunkiomis eksploatavimo sąlygomis. Šioje žarnoje naudojama keturių spiralių plieninės vielos sutvirtinimo konstrukcija kartu su alyvai atspariu sintetinės gumos vamzdžiu ir patvariu išoriniu dangteliu, kad būtų palaikomas sudėtingas hidraulinio skysčio perkėlimas statybinėse mašinose, kasybos įrangoje, pramoninėse hidraulinėse sistemose ir kitose sunkiose srityse. Jis ypač tinka įrenginiams, kuriuose slėgio išlaikymas, atsparumas dilimui ir mechaninis patvarumas yra labai svarbūs žarnos veikimui ir keitimo intervalams.

Produkto santrauka

• Sukurtas labai aukšto slėgio hidrauliniam aptarnavimui

• Sustiprinta keturiais sluoksniais didelio tempimo spiralinės plieninės vielos

• Sukurta naftos pagrindu pagamintiems hidrauliniams skysčiams

• Atsparus trinčiai, oro sąlygoms, ozonui, alyvai, pjūvių pažeidimams ir senėjimui

• Tinka reiklioms hidraulinėms sistemoms, veikiamoms vibracijos, lauko eksploatavimo ir pasikartojančių slėgio ciklų

• Suderinamas su daugeliu bendrų pramoninių montavimo standartų

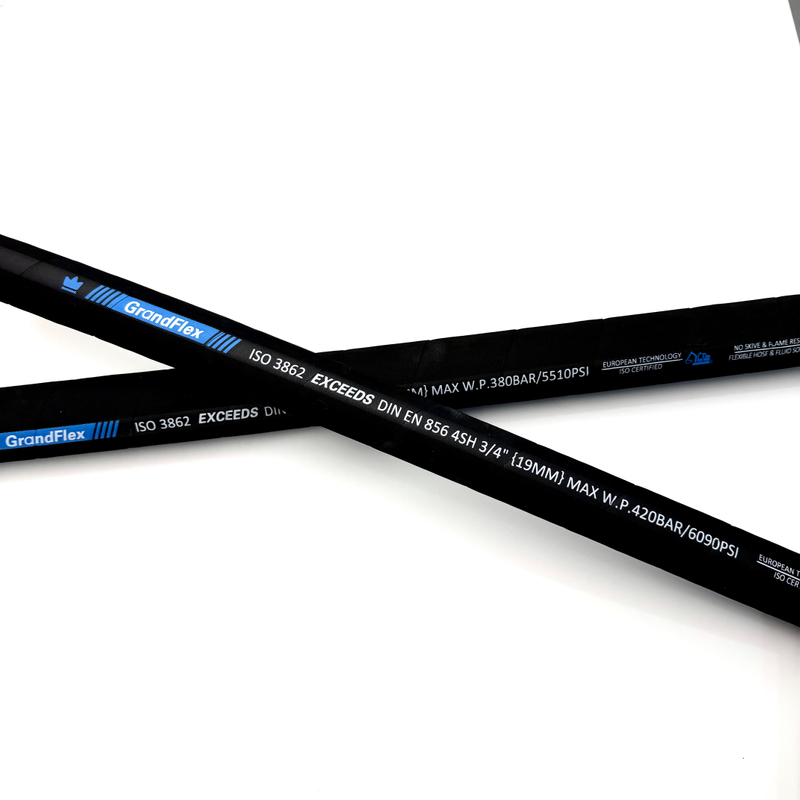

EN 856 4SH hidraulinės žarnos greitos funkcijos momentinė nuotrauka

Aukšto slėgio hidraulinės žarnos aprašymas

DIN EN856 4SH hidraulinė žarna yra keturiomis spiralėmis sustiprinta žarna, sukurta hidraulinėms grandinėms, veikiamoms aukšto slėgio, impulsinės apkrovos ir mechaniškai sudėtingų eksploatavimo sąlygų. Palyginti su lengvesnėmis konstrukcijomis, 4SH konstrukcija skirta sistemoms, kuriose armatūros stiprumas, žarnos stabilumas ir išorinio dangčio ilgaamžiškumas turi tiesioginės įtakos aptarnavimo patikimumui. Žarnoje yra alyvai atsparus sintetinis guminis vamzdis, skirtas hidraulinei terpei perduoti, keturi spiralinės plieninės vielos sluoksniai, užtikrinantys slėgį, ir patvarus sintetinės gumos dangtelis, apsaugantis žarną abrazyvinėje ir nepalankioje aplinkoje.

Ši žarna tinka hidraulinėms sistemoms, naudojamoms statybose, kasyboje, transporto įrangoje, pramoninėse mašinose ir panašiose srityse, kur dažni slėgio svyravimai ir atšiaurios sąlygos. Atrankos požiūriu 4SH žarnos vertė priklauso ne tik nuo vardinio slėgio klasės, bet ir nuo to, kaip konstrukcija palaiko matmenų stabilumą, tvirtinimo detales ir ilgaamžiškumą. Naudotojams, tvarkantiems keitimo grafikus, įrangos veikimo laiką arba hidraulinių agregatų standartizavimą, ši žarna yra labiau pritaikyta pasirinkimui nei įprasti žemesnio slėgio žarnų tipai.

Plieninės vielos spiralinės hidraulinės žarnos konstrukcija

Pagrindiniai 4SH hidraulinės žarnos pranašumai

Į slėgį orientuotas dizainas

• Keturių spiralių sutvirtinimas palaiko labai aukšto slėgio hidraulinę paslaugą

• Tinka naudoti su pasikartojančiais slėgio svyravimais

• Padeda išlaikyti žarnos struktūrą sudėtingais hidrauliniais ciklais

Patvarumas atšiauriomis sąlygomis

• Dangos mišinys padeda atsispirti dilimui dėl sąlyčio, naudojimo ir paviršiaus nusidėvėjimo

• Atsparumas oro sąlygoms ir ozonui palaiko lauko aptarnavimo sąlygas

• Atsparumas alyvai ir senėjimui padeda išlaikyti dangos vientisumą pramoninėje aplinkoje

Pasirinkimas ir surinkimo vertė

• Tinka daugeliui įprastų jungiamųjų detalių

• Aiškūs slėgio, lenkimo spindulio ir svorio duomenys palaiko greitesnę inžinerinę peržiūrą

• Naudinga planuojant surinkimą, derinant pakeitimą ir standartizuojant specifikacijų valdymą

DIN EN856 4SH hidraulinės žarnos specifikacijos

Techninės pastabos

• Temperatūros diapazonas: -40°C iki +100°C

• Pagrindinės taikymo sritys: labai aukšto slėgio įrenginiai, naudojami naftos pagrindu pagamintiems hidrauliniams skysčiams

• Tinkamos jungiamosios detalės: DKM, DKL, DKOL, DKS, DKOS, DKR, DKRO, ORFS, JIC 37°, SFL, SFS, moteriškas CM, CORFS, CJIC 37°, CEL, CES, Banjo.

Aukšto slėgio hidraulinių žarnų pritaikymas

Tipiškos pramonės šakos

• Statybinė technika

• Kasybos ir karjerų įranga

• Naftos telkinių hidraulinės sistemos

• Transporto ir mobili hidraulinė įranga

• Pramoniniai hidrauliniai įrenginiai

• Lauko sunkiasvorė technika

Įprastos aptarnavimo sąlygos

• Labai aukšto slėgio hidraulinės grandinės

• Įranga veikiama vibracijos, purvo ir mechaninio susidėvėjimo

• Įrenginiai, kuriuose svarbus žarnos dangčio patvarumas

• Sistemos, kurioms reikalingas stabilus žarnos veikimas esant pakartotiniam slėgio ciklams

4SH vs 4SP hidraulinė žarna

Praktinis palyginimas

• Abu tipai skirti aukšto slėgio hidraulinėms sistemoms

• EN856 4SH dažniausiai naudojamas ten, kur reikalingas tvirtas spiralinės vielos sutvirtinimas ir didelės apkrovos eksploatacinės savybės

• Galutinis pasirinkimas turėtų būti pagrįstas sistemos slėgiu, lenkimo spinduliu, įrengimo erdve, jungiamųjų detalių suderinamumu ir faktinėmis veikimo sąlygomis

Hidraulinių žarnų pakavimas ir individuali pagalba

Pakavimo parinktys

• Ritės pakavimas

• Suvynioti ritinėliai

• Didelių kiekių siuntimas paletėmis

• Etikečių ir ženklinimo palaikymas pagal užsakymo reikalavimus

Pasirinktinis palaikymas

• Individualaus ilgio tiekimas

• Spausdinimo arba prekės ženklo palaikymas

• Žarnų surinkimo bendradarbiavimas

• Pakuotės reguliavimas konteinerių pakrovimui ar sandėlio tvarkymui

• Specifikacijos patvirtinimo palaikymas prieš apdorojant užsakymą

Kodėl verta rinktis šią aukšto slėgio hidraulinę žarną?

Techninis aiškumas

• Aiški informacija apie vamzdžio, armatūros ir dangčio konstrukciją

• Apibrėžtas darbinis slėgis, sprogimo slėgis, lenkimo spindulys ir svorio duomenys

• Produkto padėtis atitinka EN856 4SH sunkiųjų hidraulinių žarnų lūkesčius

Praktinis atrankos palaikymas

• Platus montavimo suderinamumas, kad būtų lengviau suderinti

• Standartiniai dydžio duomenys pakeitimui ir pakartotiniam užsakymui

• Tinka techninės priežiūros poreikiams, žarnų surinkimo planavimui ir įrangos integravimui

DIN EN856 4SH hidraulinės žarnos DUK

1. Kam naudojama DIN EN856 4SH hidraulinė žarna?

Jis naudojamas labai aukšto slėgio hidraulinėms reikmėms, ypač sistemose, kuriose dažni pakartotiniai slėgio ciklai, sunkios darbo sąlygos ir išorinis dilimas.

2. Kokiam skysčiui daugiausia skirta ši žarna?

Dabartiniame produkto puslapyje nurodyta, kad jis naudojamas naftos pagrindu pagamintiems hidrauliniams skysčiams.

3. Kodėl svarbus keturių spiralių sutvirtinimas?

Keturi spiralinės plieninės vielos sluoksniai suteikia žarnai konstrukcinį tvirtumą, reikalingą labai aukšto slėgio eksploatacijai, ir padeda pagerinti stabilumą esant sudėtingiems hidrauliniams ciklams.

4. Ką reikėtų patvirtinti prieš užsakant?

Prieš užsakant turi būti patvirtintas dydis, slėgio reikalavimas, darbinė temperatūra, tvirtinimo tipas, reikalingas ilgis ir pakavimo būdas. Tai yra geriausios praktikos rekomendacija, pagrįsta gaminio duomenimis ir tipiniais pramoninių žarnų pasirinkimo poreikiais.

5. Ar šią žarną galima naudoti su skirtingais montavimo standartais?

Taip. Dabartiniame puslapyje pateikiamas suderinamumas su keliais jungiamųjų detalių tipais, įskaitant ORFS, JIC 37°, SFL, SFS, DKM, DKL, DKOL, DKS, DKOS, DKR, DKRO, Female CM, CORFS, CJIC 37°, CEL, CES ir Banjo.
