Endüstriyel operasyonlar, sıvıların aşırı basınç altında güvenilir bir şekilde aktarılmasını gerektirdiğinde, mühendisler ve teknisyenler sıklıkla spiral hortumun ne için kullanıldığını ve karmaşık makinelere nasıl entegre edildiğini sorarlar. Spiral hortum, esnekliği ve yapısal bütünlüğü korurken şiddetli mekanik strese, çevresel bozulmaya ve yüksek iç basınçlara dayanacak şekilde tasarlanmış kritik bir bileşendir. Modern endüstriyel uygulamalarda, sağlam sıvı taşıma sistemlerine olan talep, petrol ve su bazlı sıvıları bozulmadan taşıyabilen son derece özel hortumların geliştirilmesine yol açmıştır. Bu hortumların özel yapısını, malzemelerini ve sertifikalarını anlamak, mobil hidroliklerin, inşaat makinelerinin ve diğer ağır iş ekipmanlarının güvenliğini ve verimliliğini sağlamak için çok önemlidir. Operatörler, bu bileşenlerin ardındaki hassas mühendisliği inceleyerek akışkan güç sistemleri hakkında bilinçli kararlar alabilir ve zorlu ortamlarda sürekli, sızıntısız operasyonları sürdürebilirler.

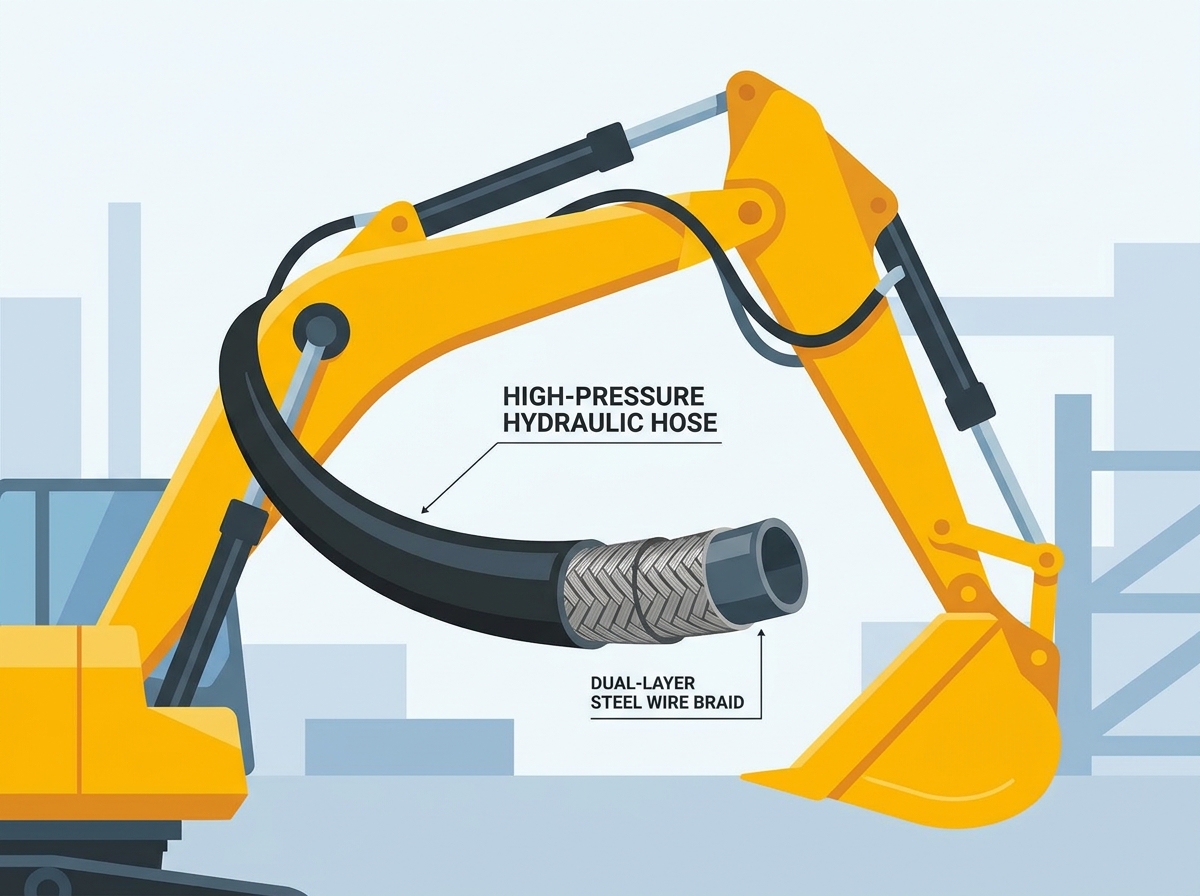

Zorlu sıvı taşıma uygulamaları için tasarlanmış yüksek basınçlı endüstriyel spiral hortum.
Endüstriyel ortamlarda spiral hortumun temel amacı, önemli basınç altında çalışan hidrolik sıvılar için güvenli, esnek bir kanal sağlamaktır. Mekanik zorlanma altında kırılabilen veya çökebilen standart boruların aksine, uygun şekilde tasarlanmış bir spiral hortum, iç kuvvetleri kontrol altına almak ve dış hasara direnmek için çok sayıda özel malzeme katmanını içerir. Bu hortumların mimarisi tipik olarak kimyasal uyumluluk için tasarlanmış bir iç tüp, basıncı idare etmek için bir takviye katmanı ve çevresel tehlikelere karşı koruma sağlamak için bir dış kapaktan oluşur. Bu çok katmanlı yaklaşım, hortumun inşaat sahaları, üretim tesisleri ve mobil hidrolik uygulamalar gibi zorlu koşullarda güvenilir şekilde performans göstermesini sağlar. Bu bileşenlerin entegrasyonu, kritik sıvıların akışından ödün vermeden veya ciddi arıza riskine yol açmadan, hortumun makine hareket ettikçe bükülmesine ve esnemesine olanak tanır.
Yüksek basınçlı sistemlerde spiral hortum, pompalar, vanalar ve aktüatörler arasında hayati bir bağlantı görevi görür. Dahili akışkan dinamiği, hortumun takviye katmanları tarafından kontrol altına alınması gereken muazzam bir dış basınç yaratır. Grandflex DIN EN853 2SN / SAE 100R2AT Hidrolik Hortum, iki adet yüksek gerilimli çelik tel örgüyü kullanarak bu prensibi örneklendirmektedir. Bu çift katmanlı, yüksek gerilimli çelik tel örgü takviyesi, 8,0 Mpa'dan (1160 Psi) 41,5 Mpa'ya (6018 Psi) kadar değişen çalışma basınçlarının üstesinden gelmek için gerekli yapısal desteği sağlar. Basınçlı akışkan hortumdan geçirildiğinde çelik tel örgüler iç borunun genleşip patlamasını engelleyerek akışkanın hedefine minimum basınç kaybıyla ulaşmasını sağlar. Ayrıca hortum, sızıntıya dayanıklı bağlantılar oluşturmak üzere özel olarak tasarlanmış erkek NPT uç bağlantı parçalarıyla donatılmıştır. Bu bağlantı parçaları, yüksek basınçlı sıvının sistem içinde güvenli bir şekilde tutulmasını sağlayarak tehlikeli sızıntıları önler ve operasyonel verimliliği korur.
Grandflex DIN EN853 2SN / SAE 100R2AT'nin teknik özellikleri, çeşitli endüstriyel uygulamalara uygunluğunu belirler. İç borudan dış kapağa kadar yapısının her yönü katı performans kriterlerini karşılayacak şekilde tasarlanmıştır. Bu spesifikasyonların anlaşılması, hortumun mobil hidrolik ve inşaat makinelerinin özel gereksinimlerine uygun hale getirilmesi açısından çok önemlidir. Hortumun tasarımı dayanıklılığa, kimyasal dirence ve basınç kontrolüne odaklanır ve bu da onu zorlu ortamlar için güvenilir bir seçim haline getirir.
Hortumun iç borusu, taşınan sıvının birincil temas noktasıdır ve malzeme bileşimini hortumun genel performansı ve uzun ömürlülüğü açısından kritik bir faktör haline getirir. Grandflex hortumu siyah yağa dayanıklı sentetik kauçuk iç borudan yapılmıştır. Bu özel malzeme, hem petrol hem de su bazlı hidrolik sıvılarla mükemmel uyumluluğu nedeniyle seçilmiştir. Sentetik kauçuğun yağa dayanıklı özellikleri, iç lastiğin bu sıvılara uzun süre maruz kaldığında şişmesini, bozulmasını veya kırılgan hale gelmesini önler. Bu uyumluluk, yüksek basınçlı endüstriyel sistemlerde sürekli kullanım altında bile akışkanın kirlenmeden kalmasını ve hortumun yapısal bütünlüğünü korumasını sağlar.
Takviye katmanı, herhangi bir yüksek basınç hortumunun omurgasıdır ve hidrolik sistemlerin ürettiği iç kuvvetleri kontrol altına almak için gereken gücü sağlar. Grandflex hortumunda iki adet yüksek gerilimli çelik tel takviyeli örgü bulunur. Bu sağlam yapı, hortumun özel boyutuna bağlı olarak hortumun 8,0 Mpa'dan (1160 Psi) 41,5 Mpa'ya (6018 Psi) kadar geniş bir çalışma basıncı aralığını desteklemesine olanak tanır. Etkileyici çalışma basıncı aralığına ek olarak hortum, 32 Mpa ila 165 Mpa patlama basıncı aralığına sahiptir. Patlama basıncı, endüstriyel operasyonlar için önemli bir güvenlik payı sağlayarak, yıkıcı bir arıza meydana gelmeden önce hortumun dayanabileceği maksimum iç basıncı temsil eder.
Hortumun dış kapağı, çevresel tehlikelere ve mekanik aşınmaya karşı ilk savunma hattı görevi görür. Grandflex hortumunda özellikle yağa, korozyona ve aşınmaya dayanıklı olacak şekilde formüle edilmiş siyah sentetik kauçuk bir kaplama bulunur. Endüstriyel ortamlarda hortumlar sıklıkla sert kimyasallara, pürüzlü yüzeylere ve hareketli makinelere maruz kalır. Kapağın aşınmaya dayanıklı özellikleri, alttaki çelik tel takviyesini fiziksel hasarlardan korurken, yağ ve korozyon direnci, hortumun çevresel kirletici maddelere maruz kaldığında bozulmamasını sağlar. Bu dayanıklı dış kapak hortumun servis ömrünü önemli ölçüde uzatır, sık sık değiştirme ihtiyacını azaltır ve arıza süresini en aza indirir.
Herhangi bir hidrolik sistemin etkili çalışması için uygun boyutlandırma şarttır. Yanlış boyutlara sahip bir hortumun kullanılması basınç düşüşlerine, akışın kısıtlanmasına ve erken arızaya neden olabilir. Grandflex DIN EN853 2SN / SAE 100R2AT, çeşitli endüstriyel gereksinimleri karşılamak için geniş bir boyut yelpazesinde mevcuttur. Bu boyutların dikkatli kalibrasyonu, standart bağlantı parçaları ve makine bileşenleriyle uyumluluğu sağlar.
Global endüstrilerin farklı ihtiyaçlarını karşılamak için Grandflex hortum, çeşitli boyut standartlarında üretilmektedir. Mevcut metrik boyutlar 5,0 mm'den 51,0 mm'ye kadar değişir ve metrik spesifikasyonlara göre tasarlanan sistemler için hassas seçenekler sunar. İngiliz ölçü birimlerini kullanan sistemler için mevcut inç boyutları 3/16' ile 2' arasında değişir. Ek olarak hortum, 03 ila 30 arasında değişen SAE Dash boyutlarına göre kategorize edilmiştir. Bu kapsamlı boyut aralığı, mühendislerin ve teknisyenlerin, ister kompakt mobil hidroliklerde ister büyük ölçekli inşaat makinelerinde çalışıyor olsunlar, kendi özel uygulamaları için gereken tam hortum boyutlarını seçebilmelerini sağlar.
Boyutlandırma Standardı |
Minimum Boyut |
Maksimum Boyut |
|---|---|---|
Metrik Boyutlar |
5,0 mm |
51,0 mm |
İnç Boyutları |
3/16' |
2' |
SAE Çizgi Boyutları |
03 |
30 |
Bir hortumun fiziksel performansı, basınç değerlerine, esnekliğine ve ağırlığına göre belirlenir. Bu ölçümler, hortumun doğru şekilde monte edilebilmesini ve makinenin kısıtlamaları dahilinde güvenli bir şekilde çalışabilmesini sağlamak açısından kritik öneme sahiptir. Grandflex hortumu, optimum güç ve esneklik dengesini sağlayacak şekilde tasarlanmıştır ve bu da onu dar alanlardaki karmaşık yönlendirmelere uygun hale getirir.
Daha önce belirtildiği gibi Grandflex hortumunun çalışma basıncı aralığı 8,0 Mpa (1160 Psi) ila 41,5 Mpa (6018 Psi) olup patlama basıncı aralığı 32 Mpa ila 165 Mpa'dır. Bu basınç değerleri, çift katmanlı, yüksek gerilimli çelik tel örgü takviyesiyle elde edilir. Güvenli ve güvenilir çalışmayı sağlamak için operatörlerin sistemlerinin özel basınç gereksinimlerini karşılayan bir hortum boyutu seçmesi çok önemlidir.
Esneklik, hortumların sıklıkla hareketli parçalar ve dar köşeler etrafında dolaşması gereken mobil hidrolik ve inşaat makinelerinde önemli bir husustur. Grandflex hortumu 90 mm'den 630 mm'ye kadar bükülme yarıçapı aralığı sunar. Bu esneklik daha kolay kurulum sağlar ve çalışma sırasında hortum ve bağlantı parçaları üzerindeki mekanik gerilimi azaltır. Ayrıca hortumun ağırlık aralığı 0,32 Kg/m ile 3,42 Kg/m arasındadır. Hortumun ağırlığı, genel ekipman ağırlığının en aza indirilmesinin verimliliği ve performansı artırabileceği mobil uygulamalarda önemli bir faktördür.
Endüstriyel hortumların kalitesini, güvenliğini ve performansını doğrulamak için tanınmış endüstri standartlarına uygunluk şarttır. Grandflex DIN EN853 2SN / SAE 100R2AT, kritik uygulamalarda güvenilir performans sunmasını sağlayacak şekilde katı uluslararası spesifikasyonları karşılayacak şekilde tasarlanmış ve sertifikalandırılmıştır.
Grandflex hortumu DIN EN853 2SN ve SAE 100R2AT standartlarına göre tasarlanmıştır. Bu standartlar tel örgüyle güçlendirilmiş hidrolik hortumların yapısını, boyutlarını ve performans gereksinimlerini belirler. Bu standartlara uygunluk, hortumun belirtilen basınçları ve çevre koşullarını taşıyabileceğini garanti eder. Ayrıca hortum ISO 1436 ve SAE J517 sertifikasına sahiptir. Bu ek sertifikalar hortumun kalitesi ve güvenilirliği konusunda daha fazla güvence sağlayarak hortumu SAE 100R2AT uyumluluğu gerektiren endüstriyel ekipmanlar için uygun hale getirir.
Grandflex hortumun sağlam yapısı ve kapsamlı sertifikaları, onu çok çeşitli zorlu endüstriyel uygulamalara uygun hale getirir. Yüksek basınçlara dayanabilme, çevreye verilen zarara karşı direnç gösterme ve petrol ve su bazlı akışkanları taşıma yeteneği, onu birçok sektörde vazgeçilmez bir bileşen haline getirmektedir.
Grandflex hortumun başlıca kullanım alanlarından biri mobil hidrolik ve inşaat makineleridir. Bu uygulamalar, sürekli harekete, yüksek basınç darbelerine ve zorlu dış ortam koşullarına dayanabilecek hortumlar gerektirir. Çift katmanlı yüksek gerilimli çelik tel örgü takviyesi gerekli gücü sağlarken siyah yağa, korozyona ve aşınmaya dayanıklı sentetik kauçuk kapak hortumu kayalardan, döküntülerden ve hava koşullarından kaynaklanan hasarlardan korur. Hortumun 90 mm ila 630 mm'lik bükülme yarıçapı aralığıyla gösterilen esnekliği, ekskavatörlerin, yükleyicilerin ve diğer ağır ekipmanların karmaşık mekanik yapıları boyunca verimli bir şekilde yönlendirilmesine olanak tanır. Ayrıca erkek NPT uç bağlantı parçaları, bu makinelerin operasyonel verimliliğini ve güvenliğini korumak için kritik öneme sahip olan, sızdırmaz bağlantıları sağlar.
Grandflex hortumu dayanıklılık için tasarlanmış olsa da, servis ömrünü uzatmak ve beklenmedik arızaları önlemek için uygun bakım ve düzenli muayene şarttır. Endüstriyel ortamlar son derece zorlu olabilir ve en sağlam hortumlar bile zamanla aşınabilir.
Dış kapakta herhangi bir hasar olup olmadığını tespit etmek için spiral hortumun düzenli görsel muayeneleri yapılmalıdır. Operatörler aşınma, kesik veya çelik tel takviyesinin açıkta olduğu alanları aramalıdır. Siyah sentetik kauçuk kapak yağa, korozyona ve aşınmaya karşı dayanıklıdır ancak şiddetli mekanik darbe yine de hasara neden olabilir. Ayrıca erkek NPT uç bağlantı elemanlarında sızıntı veya korozyon belirtileri olup olmadığı kontrol edilmelidir. Hortumun, belirtilen 90 mm ile 630 mm arasındaki bükülme yarıçapı aralığının ötesinde bükülmeye maruz kalmamasının sağlanması, erken arızanın önlenmesine de yardımcı olacaktır. Operatörler bu bakım uygulamalarına bağlı kalarak yüksek basınçlı endüstriyel sistemlerinin sürekli güvenilirliğini sağlayabilirler.
DIN EN853 2SN / SAE 100R2AT, sağlam çift katmanlı, yüksek gerilimli çelik tel örgü takviyesi ve dayanıklı siyah sentetik kauçuk yapısı sayesinde yüksek basınçlı endüstriyel sistemler, mobil hidrolikler ve inşaat makineleri için olağanüstü değer sağlar. DIN EN853 2SN, SAE 100R2AT, ISO 1436 ve SAE J517 standartlarına sıkı bağlılığın yanı sıra petrol ve su bazlı akışkanlarla geniş uyumluluk sunan bu ürün, çok çeşitli metrik, inç ve SAE Dash boyutlarında erkek NPT uç bağlantı parçaları aracılığıyla güvenli, sızdırmaz operasyonlar sağlar ve bu da onu aşırı çalışma basınçları altında güvenilir sıvı iletimi talep eden profesyoneller için vazgeçilmez bir çözüm haline getirir.
