Izvēloties pareizo hidraulisko šļūteni, tiek noteikts, vai šķidruma pārvades sistēmas darbojas droši vai saskaras ar negaidītu dīkstāvi, šķidruma noplūdi un dārgu komponentu atteici. Mehāniķi, rūpniecības inženieri un iepirkumu speciālisti bieži novērtē SAE 100R1 vs SAE 100R2 hidraulisko šļūteni: kāda ir atšķirība? lai noteiktu, kura šļūtene atbilst to aprīkojuma spiediena prasībām un lieces rādiusa ierobežojumiem.
Lai gan abas līnijas pieder standarta SAE J517 specifikāciju sērijai, to iekšējie tērauda stieples stiegrojuma slāņi, pārraušanas drošības faktori, darba spiediena robežas un konstrukcijas elastība būtiski atšķiras. Nepareizs šo strukturālo atšķirību aprēķins rada pārraušanas līnijas, apdraudētu plūsmas ātrumu un drošības apdraudējumus darba vietās.
Tālāk ir sniegta detalizēta inženiertehniskā analīze, kurā salīdzinātas SAE 100R1 un SAE 100R2 hidrauliskās šļūtenes, kā arī spiediena reitingu tabulas, strukturālie sadalījumi, atlases parametri un B2B rūpnieciskās ražošanas pieredzes ieskati.
Izpratne par SAE 100R1 un SAE 100R2 fizisko uzbūvi atklāj, kāpēc atšķiras to veiktspējas iespējas. Abas līnijas sastāv no trim pamata slāņiem: iekšējās eļļas izturīgas sintētiskās gumijas caurules, armatūras slāņa un pret laikapstākļiem vai nodilumizturīga ārējā apvalka. Izšķirošā atšķirība ir pastiprinājuma kodolā.

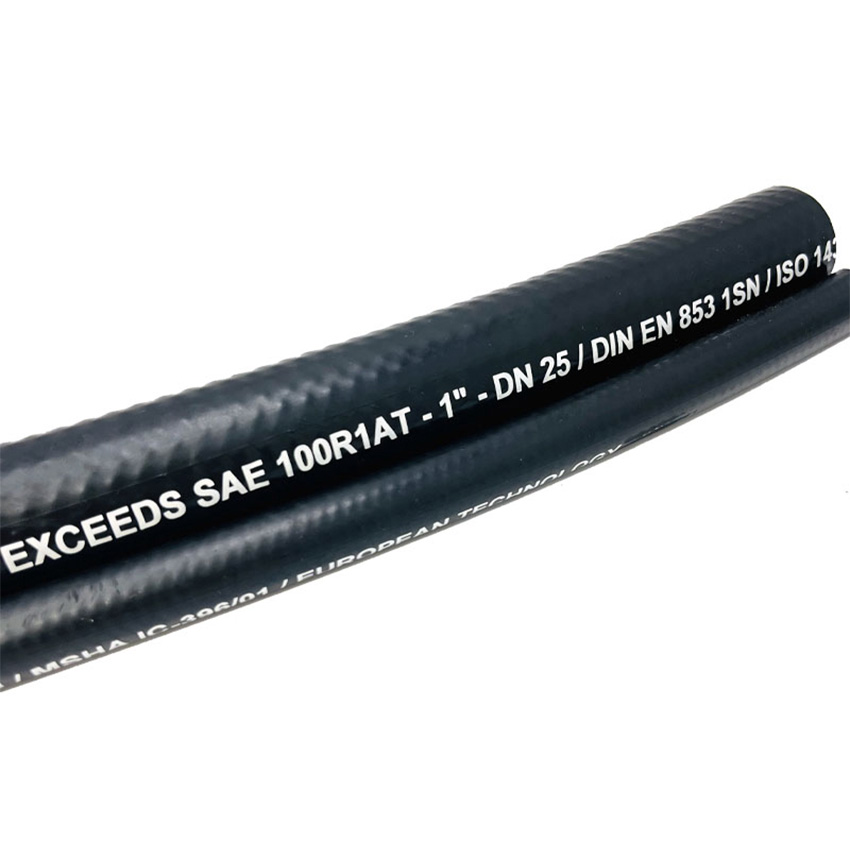

SAE 100R1 konstrukcija: iekšējā gumijas caurule -> 1 slānis augstas stiepes tērauda stiepļu pinuma -> sintētiskās gumijas ārējais apvalks.
SAE 100R2 konstrukcija: iekšējā gumijas caurule -> 2 slāņi augstas stiepes tērauda stiepļu pinuma (atdalīti ar izolējošu sintētisku spilvena slāni) -> sintētiskās gumijas ārējais pārklājs.
SAE 100R1 ir aprīkots ar vienu augstas stiepes tērauda stieples pinumu virs iekšējās gumijas oderes. Tas nodrošina vidēja spiediena pretestību, vienlaikus saglabājot augstu elastību un vieglāku kopējo svaru uz vienu metru.
SAE 100R2 ir iekļauti divi atšķirīgi augstas stiepes tērauda stiepļu pinuma slāņi, kas atdalīti ar izolējošu gumijas spilvena slāni. Šis otrais pinuma slānis gandrīz divkāršo tā maksimālo darba spiedienu, salīdzinot ar līdzvērtīgu nominālo ID izmēru SAE 100R1.
Darba spiediena robežas ir vissvarīgākais faktors, izvēloties starp šiem diviem šļūteņu standartiem. Darbinot SAE 100R1 līniju virs nominālā darba spiediena, tiek pasliktināta vienas pinuma struktūras integritāte, izraisot nogurumu un priekšlaicīgu pārsprāgšanu.
Nominālais izmērs (domuzīmes izmērs) |
Iekšējais diametrs (collas/mm) |
SAE 100R1 maksimālais darba spiediens (PSI/bar) |
SAE 100R2 maksimālais darba spiediens (PSI/bar) |
SAE 100R1 minimālais izliekuma rādiuss (mm) |
SAE 100R2 minimālais izliekuma rādiuss (mm) |
-04 |
1/4 ' (6,4 mm) |
3270 PSI / 225 bāri |
5800 PSI / 400 bāri |
100 mm |
100 mm |
-06 |
3/8 ' (9,5 mm) |
2610 PSI / 180 bāri |
4780 PSI / 330 bāri |
130 mm |
130 mm |
-08 |
1/2 ' (12,7 mm) |
2320 PSI / 160 bāri |
3980 PSI / 275 bāri |
180 mm |
180 mm |
-12 |
3/4 ' (19,0 mm) |
1520 PSI / 105 bāri |
3110 PSI / 215 bāri |
240 mm |
240 mm |
-16 |
1 ' (25,4 mm) |
1280 PSI / 88 bāri |
2390 PSI / 165 bāri |
300 mm |
300 mm |
-32 |
2 collas (50,8 mm) |
580 PSI / 40 bāri |
1160 PSI / 80 bāri |
630 mm |
630 mm |
(Piezīme. Tehniskie vērtējumi atspoguļo standarta SAE J517 vadlīnijas. Vienmēr pārbaudiet ražotāja datu lapas, lai noskaidrotu precīzas pielaides.)
Spiediena jauda: SAE 100R2 šļūtenes iztur par aptuveni 75% līdz 100% lielāku darba spiedienu līdzvērtīgā iekšējā diametrā, salīdzinot ar SAE 100R1 šļūtenēm.
Pārraušanas drošības koeficients: standarta rūpnieciskie dizaini saglabā drošības koeficientu 4:1 (pārraušanas spiediens ir 4 reizes lielāks par darba spiedienu) gan R1, gan R2 līnijām.
Temperatūras izturība: abi šļūteņu standarti parasti darbojas diapazonā no -40°F līdz +212°F (-40°C līdz +100°C) uz naftas bāzes ražotiem hidrauliskajiem šķidrumiem.
Kamēr SAE 100R2 tiek galā ar paaugstinātu spiedienu, šī papildu tērauda stiepļu pinums palielina svaru un struktūras stingrību. Kompaktos dzinēju nodalījumos vai mobilajās lauksaimniecības vienībās fiziskās maršrutēšanas prasības bieži nosaka šļūtenes izvēli tikpat stingri kā spiediena rādītājus.
SAE 100R1: sver ievērojami mazāk uz vienu pēdu un uzrāda zemāku izturību pret lieci. Sistēmām, kurām nepieciešama stingra manuāla uzstādīšana vai vieglas mobilās stieņi, ir R1 viena pinuma profils.
SAE 100R2: otrais stiepļu pinums palielina kopējo sienas biezumu un stingru stiepes spēku. R2 šļūtenes izvilkšanai pa šaurām līknēm ir nepieciešams lielāks spēks, kas var radīt papildu slodzi gala veidgabaliem, ja tiek pārkāpti līkuma rādiusa ierobežojumi.
Lai gan publicētie minimālie R1 un R2 lieces rādiusi statiskos apstākļos bieži ir līdzīgi, SAE 100R1 dinamiskāk pielāgojas šķidruma impulsiem. Ja maršrutēšanas vieta ir ierobežota un darba spiediens paliek zem vidējiem sliekšņiem, SAE 100R1 samazina strukturālo slodzi uz aprīkojuma kolektoriem.
Izvēloties starp SAE 100R1 un SAE 100R2, ir jāsaskaņo šļūtenes iespējas ar īpašām pielietojuma prasībām.
Zema līdz vidēja spiediena atgriešanas līnijas: hidrauliskā šķidruma pārnešana atpakaļ uz rezervuāriem vai tvertnēm, kur spiediena pieaugums ir minimāls.
Stūres un pacelšanas palīgķēdes: mazi traktori, iekrāvēji un vieglie lauksaimniecības agregāti, kas darbojas zem 2500 PSI.
Pneimatiskie un zemspiediena rūpnieciskie instrumenti: darbināmi gaisa instrumenti, rūpnīcas šķidruma pārvades sistēmas un ieeļļotas gaisa padeves līnijas.
Uz svaru jutīgas iekārtas: paceļamās darba platformas, strēles pacēlāji un vieglas mobilās tehnikas, kur montāžas svara samazināšana līdz minimumam uzlabo efektivitāti.
Augstspiediena galvenās hidrauliskās līnijas: ekskavatoru, buldozeru un iekrāvēju hidraulisko cilindru, galveno sūkņu un smago motoru darbināšana.
Smagās rūpnieciskās preses iekārtas: iesmidzināšanas formēšanas mašīnas, metāla štancēšanas preses un lielas tonnāžas domkrati, kas pakļauti biežiem spiediena kāpumiem.
Kalnrūpniecības un iekārtu urbšanas aprīkojums: sistēmas, kas nepārtraukti darbojas augsta spiediena robežu tuvumā, kur nepieciešama maksimāla aizsardzība pret pārsprāgšanu.
Hidrostatiskās piedziņas: Lieljaudas šķidruma piedziņas, kurām ir nopietnas slodzes maiņas un straujš šķidruma paātrinājums.
Modernās darba vietās hidrauliskās sistēmas nedarbojas izolēti. Lielākie rūpnieciskie projekti, ieguves vietas un lauksaimniecības iekārtas apvieno augstspiediena hidrauliskās ķēdes ar liela apjoma šķidruma izplūdes un pārvades tīkliem.
Lai gan SAE 100R1 un 100R2 nodrošina augstspiediena hidrauliskās eļļas pārvadi, zema spiediena liela apjoma ūdens izvadīšanu, vircas kustību un drenāžu ir atkarīgas no specializētām PVC plakanām šļūtenēm..
Atūdeņošana un šķidruma pārnešana: atūdeņošanas sūkņi, ko darbina augstspiediena SAE 100R2 hidrauliskie motori, bieži izvada lielu ūdens daudzumu caur lieljaudas PVC plakanām šļūtenēm..
Uzglabāšana un elastība: modernās PVC plakanās šļūtenes saritinās, kad tās ir bez spiediena, padarot tās viegli transportējamas kopā ar mobilām hidrauliskām iekārtām.
Šķidruma saderība: Hidrauliskās šļūtenes pārvieto sintētiskās un naftas eļļas, savukārt augstas kvalitātes PVC plakanās šļūtenes apstrādā ūdeni, vieglas ķīmiskas vielas un vircas noteci bez šķērspiesārņojošiem hidrauliskās eļļas rezervuāriem.
Izvēloties novatoriskas PVC klājamās plakanas šļūtenes, kas izstrādātas ar pastiprinātām sintētiskām šķiedrām, tiek nodrošināta uzticama šķidruma pārnešana visā vietā kopā ar primārajām hidrauliskajām iekārtām. Sekundārajos norobežojuma iestatījumos, izmantojot augstas caurspīdīguma uzraudzības līnijas vai lielas slodzes PVC ieklātas plakanas šļūtenes, operatori var pārbaudīt šķidruma kustību, neapturot galvenos hidrauliskos sūkņus.
Iepirkumu vadītājiem ir jāsabalansē sākotnējās komponentu izmaksas ar ilgtermiņa uzticamību, lai samazinātu kopējo dīkstāves laiku.
Sākotnējās materiālu izmaksas: SAE 100R1 parasti maksā par 20% līdz 35% mazāk nekā SAE 100R2 ar vienādu diametru zemāka tērauda satura un ātrāka ražošanas ātruma dēļ.
Dīkstāves riski: R1 šļūtenes uzstādīšana lietojumprogrammā ar spiediena pārspriegumu virs nominālās robežas, lai ietaupītu naudu, bieži izraisa priekšlaicīgu atteici. Pārpūstas šļūtenes un hidrauliskā šķidruma nomaiņa izmaksā ievērojami vairāk nekā sākotnējie ietaupījumi.
Montāžas standarta savietojamība: gan R1, gan R2 šļūtenēs tiek izmantoti standarta presēšanas veidgabali (piemēram, SAE 100R1AT un SAE 100R2AT standarta gofrēšanas apkakles), saglabājot identiskas montāžas instrumentu izmaksas.
Plkst Qingdao Grantseed Rubber Co., Ltd. , mēs ļoti lepojamies ar savu lomu kā galvenais B2B augsta kalibra gumijas un šķidruma transportēšanas risinājumu ražotājs. Darbojoties no mūsu modernās ražotnes Cjindao, Ķīnā, mēs apvienojam vismodernākos automatizētos ekstrūderus, precīzas stiepļu pinuma iekārtas un stingru ISO 9001:2008 kvalitātes kontroli, lai ražotu produktus, kas nodrošina smago rūpniecību visā pasaulē. Mēs ražojam augstspiediena hidrauliskās šļūtenes, kas atbilst SAE J517 standartiem, tostarp SAE 100R1AT un 100R2AT, kā arī daudzpusīgās PVC klājamās plakanas šļūtenes lauksaimniecības apūdeņošanai un rūpnieciskajai atūdeņošanai.
Mūsu rūpnīcas iespējas sniedzas līdz pilnīgai OEM pielāgošanai, kur mēs izstrādājam pielāgotus šļūtenes spiediena rādītājus, pielāgotus nepārtrauktus garumus un nodilumizturīgus sintētiskos pārsegus, kas piemēroti skarbām kalnrūpniecības un būvniecības vidēm. Eksportējot visā Ziemeļamerikā, Eiropā, Dienvidaustrumāzijā un Tuvajos Austrumos, mēs nodrošinām B2B klientiem pilnīgu kvalitātes izsekojamību, lielapjoma rūpnīcas cenu noteikšanu un stingru katras ražošanas partijas pārbaudi pirms nosūtīšanas.
Izpratne par SAE 100R1 vs SAE 100R2 hidraulisko šļūteni: kāda ir atšķirība? Tas ir saistīts ar atbilstošām līnijas spiediena prasībām, svara ierobežojumiem un elastības vajadzībām. SAE 100R1 nodrošina elastīgu, vieglu, rentablu risinājumu vidēja spiediena atgaitas līnijām un stūres ķēdēm. SAE 100R2 nodrošina divu vadu pīto izturību, kas nepieciešama augstspiediena galvenajiem sūkņiem, smagajām celtniecības iekārtām un prasīgiem rūpnieciskiem lietojumiem.
Hidraulisko līniju saskaņošana ar izturīgām palīgiekārtām, piemēram, PVC plakanajām šļūtenēm , nodrošina uzticamu un efektīvu šķidruma transportēšanu visā jūsu darba vietā.
Jā, SAE 100R2 šļūtenes aizstāšana SAE 100R1 šļūtenes vietā parasti ir droša, jo R2 iztur lielāku darba spiedienu. Tomēr ņemiet vērā, ka R2 šļūtene ir nedaudz smagāka un stingrāka, kas var ietekmēt stingru līkumu izvietojumu.
Nē, nekad nevajadzētu nomainīt SAE 100R2 šļūteni ar SAE 100R1 šļūteni, ja vien ķēdes maksimālais spiediens nepārkāpj R1 šļūtenes zemākā darba spiediena nominālā. R1 šļūtenes uzstādīšana augstspiediena R2 lietojumprogrammā var izraisīt līnijas bojājumus vai pārrāvumus.
Sufikss 'AT' norāda, ka šļūtenei ir neslīdošs ārējais vāks. Neslīdojošie pārsegi ļauj piestiprināt gofrēšanas veidgabalus tieši virs ārējā gumijas slāņa, to iepriekš nenoņemot (izslājot), tādējādi vienkāršojot montāžu un samazinot darbaspēka izmaksas.
Lai gan abi nodrošina šķidruma transportēšanu, sistēmā tie kalpo dažādiem mērķiem. Hidrauliskās šļūtenes ir piemērotas augstspiediena hidrauliskajām eļļām uz naftas vai sintētiskās bāzes, savukārt PVC plakanās šļūtenes ir paredzētas zema spiediena ūdens, šķidruma novadīšanai un atūdeņošanai.
