MPa と PSI は、油圧を表すために使用される 2 つの単位です。 MPa (メガパスカル) はメートル法による圧力単位ですが、米国では PSI (ポンド/平方インチ) が一般的に使用されます。どちらも同じ物理量を測定し、同じ油圧ホースの作動圧力を表すことができます。
クイック変換:
1 MPa = 145.038 PSI
1 PSI = 0.00689476 MPa
1 MPa = 10 バール
たとえば、定格 20 MPa の油圧ホースの作動圧力は約 2,901 PSI、つまり 200 bar です。
これらの単位を理解することは、エンジニア、機器オペレーター、産業用バイヤーがさまざまな測定システム間で油圧ホースの仕様を比較するのに役立ちます。
このガイドでは、MPa と PSI について説明し、実用的な圧力変換表を提供し、油圧ホースの使用圧力、破裂圧力、およびメーカーの仕様を解釈する方法を示します。
MPa はメガパスカルの略で、圧力の測定に使用されるメートル単位です。
1 メガパスカルは 100 万パスカルに相当し、10 バールまたは約 145.038 PSI に相当します。
油圧ホースの仕様では、最大使用圧力、試験圧力、その他の圧力関連値を表すために MPa が一般的に使用されます。
たとえば、最大使用圧力が 35 MPa のホースの定格は約 5,076 PSI です。
PSI はポンド/平方インチの略で、米国で一般的に使用される圧力単位です。
油圧ホースのメーカーは、作動圧力を PSI、MPa、bar、またはこれらの単位の組み合わせで指定する場合があります。
たとえば、定格 3,000 PSI の油圧ホースの圧力定格は約 20.68 MPa です。
PSI は低圧用途に限定されません。高圧産業用油圧システムの作動圧力は PSI で表すこともできます。
MPa と PSI の主な違いは、油圧ホースの圧力性能ではなく、測定システムです。
| 比較 | MPa | PSI |
|---|---|---|
| フルネーム | メガパスカル | ポンド/平方インチ |
| 測定システム | メトリック / SI 由来 | 帝国/米国慣習 |
| 対策 | プレッシャー | プレッシャー |
| 変換 | 1 MPa = 145.038 PSI | 1 PSI = 0.00689476 MPa |
| 例 | 20MPa | 約2,901PSI |
| 油圧用途 | 使用圧力、試験圧力 | 使用圧力、試験圧力 |
どちらの単位も油圧ホース圧力の指定に有効です。正しいホースは、実際の定格圧力、動作条件、メーカーの仕様に従って選択する必要があります。
油圧ホースの仕様には、多くの場合、MPa、PSI、または bar 単位の圧力定格が含まれています。次の表は、エンジニアと産業バイヤーがこれらの圧力値を比較するのに役立ちます。
変換式:
MPa から PSI = MPa × 145.0377
PSI から MPa = PSI × 0.00689476
| MPa | PSI (概算) | Bar |
|---|---|---|
| 1 | 145 | 10 |
| 3 | 435 | 30 |
| 5 | 725 | 50 |
| 10 | 1,450 | 100 |
| 14 | 2,031 | 140 |
| 16 | 2,321 | 160 |
| 20 | 2,901 | 200 |
| 21 | 3,046 | 210 |
| 25 | 3,626 | 250 |
| 28 | 4,061 | 280 |
| 31.5 | 4,569 | 315 |
| 35 | 5,076 | 350 |
| 42 | 6,092 | 420 |
| 49 | 7,107 | 490 |
| 56 | 8,122 | 560 |
値は、簡単に参照できるように四捨五入されています。エンジニアリング上の決定には、常にメーカーが公表した定格と適切な精度を使用してください。
油圧ホースの定格圧力を MPa から PSI に変換するには、MPa 値に 145.0377 を掛けます。
例: 25 MPa から PSI
25 × 145.0377 = 3,625.94 PSI
したがって、25 MPa は約 3,626 PSI になります。
PSI を MPa に変換するには、PSI 値に 0.00689476 を掛けます。
例: 3,000 PSI から MPa
3,000 × 0.00689476 = 20.6843 MPa
したがって、3,000 PSI は約 20.68 MPa になります。
油圧ホースの仕様は国によって異なるため、異なる圧力単位が使用される場合があります。
正確な変換は、購入者がホースの定格を比較し、機器の要件を確認し、サプライヤーとコミュニケーションをとるのに役立ちます。
ただし、ユニットを変換しても、ホースの物理的圧力容量は変更されず、2 つの製品が互換性があるかどうかも確立されません。
油圧ホースの選択には、MPa を PSI に変換するだけでは不十分です。エンジニアは、メーカーが指定する圧力定格も理解する必要があります。
最大使用圧力は、該当する指定条件下で油圧ホースが動作すると評価される最高圧力です。
たとえば、定格 21 MPa のホースの最大使用圧力は約 3,046 PSI です。
ホースはシステムの動作圧力および関連する圧力変動に適している必要があります。
破壊圧力は破壊圧力試験によって決定され、最高使用圧力とは異なります。
従来の油圧ホース仕様の多くは、最小破裂圧力対作動圧力比 4:1 を使用します。ただし、適用される要件はホースの規格と製品の設計によって異なります。
例：
最高使用圧力：20MPa
4:1 比率での最小破壊圧力: 80 MPa
この比率は、ホースが 80 MPa で安全に動作できること、または破裂圧力までの圧力スパイクが許容されることを意味するものではありません。
該当するホースの仕様と製造元の技術文書を必ず参照してください。
油圧ホース アセンブリには、ホースとその端金具が含まれます。
完全なアセンブリの定格使用圧力は、最も低い定格のコンポーネントの定格を超えることはできません。
したがって、エンジニアは設置前にホース圧力、継手の互換性、動作温度、作動油、およびアセンブリの仕様を確認する必要があります。
圧力に基づくホースの分類の詳細については、当社の資料を参照してください。 ISO 18752 油圧ホース標準ガイド.

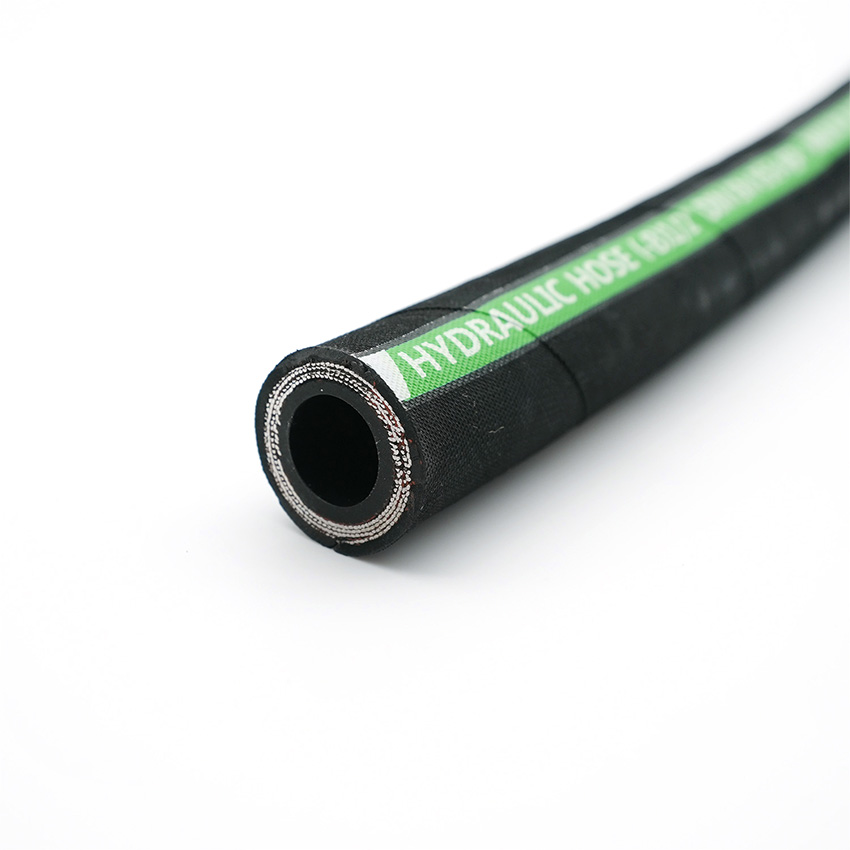

油圧ホース カバーのマーキングには、メーカー名、製品モデル、公称サイズ、適用される規格、および最大使用圧力が含まれる場合があります。
たとえば、35 MPa というホースのマークは、約 5,076 PSI に相当する圧力定格を示します。
表示される正確な情報は、メーカーおよび製品仕様によって異なります。
油圧システムの動作圧力は、適切で正しく定格された圧力試験装置を使用して測定する必要があります。エンジニアはホースを選択する際に、通常の動作圧力、リリーフバルブの設定、および関連する過渡圧力条件を考慮する必要があります。
選択したホースと完全なアセンブリは、該当するシステム要件を満たしている必要があります。圧力測定値だけでは、メーカーの定格仕様を確認する必要性がなくなるわけではありません。
油圧ホースのデータシートには通常、次のような技術情報が記載されています。
呼び内径
最高使用圧力
最小曲げ半径
使用温度範囲
補強工事
流体の適合性
適用ホース規格
換算された数値のみに依存するのではなく、メーカーのデータシートを使用して、関連する圧力定格を確認してください。
油圧ホース アセンブリを選択するときは、ホースと継手の両方の圧力定格を確認してください。
完全なアセンブリは、アプリケーションの圧力、温度、流体、設置条件に適している必要があります。
MPa はメガパスカルを表し、圧力のメートル単位です。使用圧力定格として表示される場合、指定された条件下でホースが動作すると評価される最大圧力を示します。
PSI はポンド/平方インチを意味します。米国の油圧ホース仕様で一般的に使用される圧力単位です。
1 MPa は約 145.038 PSI に相当します。
20 MPa は約 2,901 PSI に相当します。
35 MPa は約 5,076 PSI に相当します。
PSI 値に 0.00689476 を掛けます。たとえば、3,000 PSI は約 20.68 MPa です。
1 MPa は 1 PSI よりも高い圧力を表しますが、どちらも同じ物理量を測定する単位です。実際の圧力を変えることなく、どちらの単位でも圧力値を表現できます。
はい。ホースと完全なアセンブリがシステムの実際の圧力、流体、温度、設置要件を満たしている場合に限ります。圧力単位を変換するだけでは、完全な互換性は確立されません。
MPa と PSI は、油圧を表すために使用される 2 つの異なる単位です。変換を理解することは、エンジニアや産業バイヤーがさまざまな測定システム間で油圧ホースの仕様を比較するのに役立ちます。
1 MPa は約 145.038 PSI に相当しますが、圧力変換だけでは油圧ホースが特定の用途に適しているかどうかを判断することはできません。
ホースを選択する前に、最大使用圧力、動作温度、作動油の適合性、継手、完全な組み立て要件を必ず確認してください。
GSD ラバーは、編組ホースやスパイラル強化ホース製品など、産業用およびモバイル機器用途向けの油圧ホースを供給しています。
私たちの 油圧ホースの製品範囲を 確認するか、製品仕様と見積もりについて、圧力、サイズ、用途要件を当社チームにお問い合わせください。
